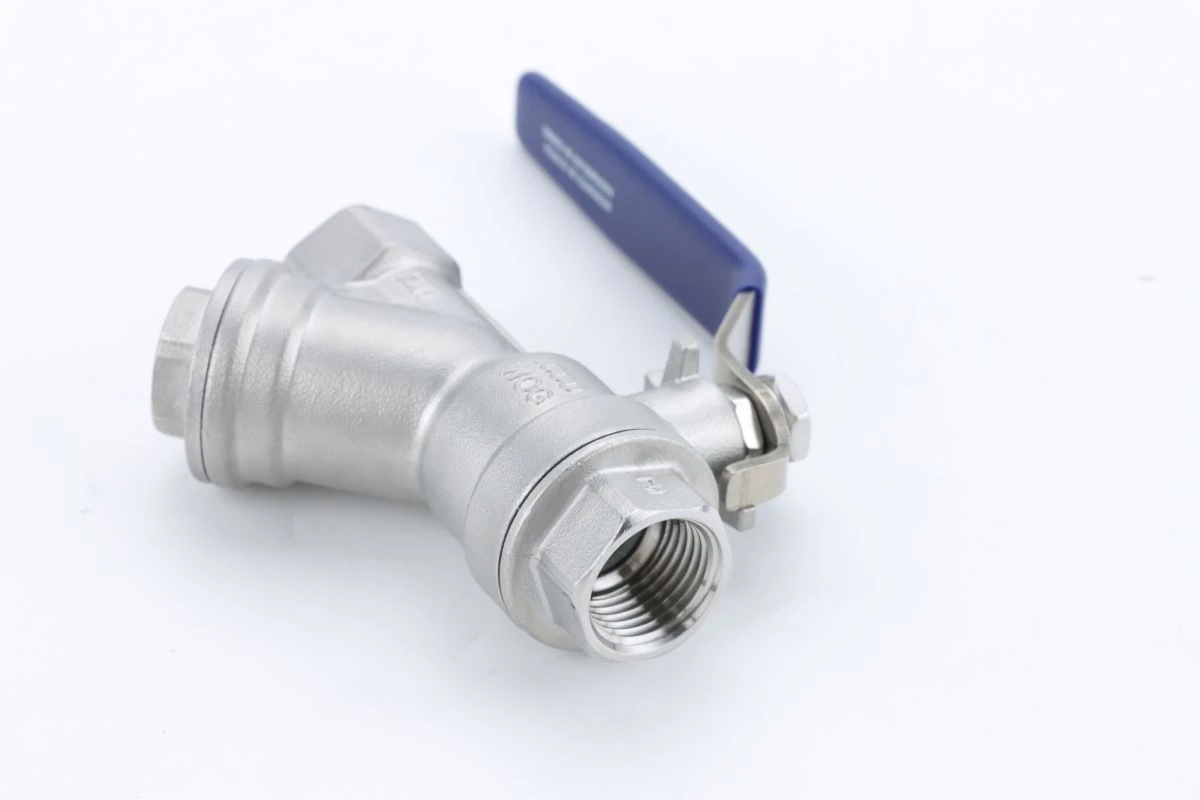

Kroglični ventil za cedilo Y
Zasnovan po API 608, ocenjen na 1.000 PSI, na voljo v SS304 in SS316 z več globalnimi standardi navojev. Oznake OEM, mreža po meri in zasebno označevanje so sprejemljivi za kvalificirane distributerje in kupce OEM.
Podrobnosti izdelka
Zhejiang Leadtek Fluid Technology Co., Ltd. je eden najbolj izkušenih proizvajalcev in dobaviteljev krogelnih ventilov za cedilo na Kitajskem. V naši tovarni vas prosimo, da v naši tovarni kupite kroglični ventil za cedilo po meri po konkurenčni ceni. Na voljo je tudi brezplačen vzorec.
Zakaj Vir iz LEADTEK
Tovarniške-neposredne cene
Brez posrednikov. Vsak ventil izdelamo v-hiši - od vlitega vlitka do CNC obdelave, montaže in testiranja tlaka -, pri čemer stroškovno ugodnost posredujemo neposredno vašemu naročilu.
OEM/ODM & Private Label
Graviranje po meri, specifikacije niti, stopnja mreže, slog ročaja in embalaža. Sodelujemo z distributerji in proizvajalci opreme OEM po vsem svetu. Pošljite nam svoj tehnični list ali vzorec.
Konkurenčne MOQ in množične cene
Standardna MOQ se začne pri 100 kosih na velikost. Količinske cenovne stopnje so na voljo za distributerje, ekipe za nabavo EPC in programe ponavljajoče se dobave. Kontaktirajte nas za ponudbo projekta.
Zanesljivi dobavni roki
Zaloge v SS304 (½" – 2") bodo odposlane v 7 delovnih dneh. Naročila po meri: 15–25 dni. Podprli smo časovno-občutljive razporede projektov za stranke v 80+ državah.
Pregled izdelka
Kaj je krogelni ventil za cedilo AY?
Krogelni ventil z vgrajenim sitom Y -, imenovan tudi kroglični ventil z ženskim sitom Y ali kombinacija krogelnih ventilov sita -, združuje dve komponenti cevovoda v eno kompaktno enoto:
- A četrt{0}}obrnjen-kroglični ventil s polno izvrtinoza zanesljiv vklop/izklop-izklop
- Anvgrajeno cedilo tipa Y-za filtriranje delcev, preden dosežejo nadaljnjo opremo, kot so črpalke, merilniki in regulacijski ventili
Rezultat je bolj kompaktna namestitev z manj navojnimi spoji, zmanjšanimi skupnimi stroški komponent in poenostavljenim dostopom za vzdrževanje - vse v enem samem ohišju iz nerjavečega jekla, ki izpolnjuje preskusna standarda API 608 in API 598.
Tehnične specifikacije
Splošne specifikacije
| Parameter | Podrobnost |
|---|---|
| Vrsta izdelka | Kroglični ventil za sito Y (2-kos, ženski-ženski navoj) |
| Standard oblikovanja | API 608 |
| Ocena tlaka | 1.000 PSI |
| Iz-v-iz oči | MFR STD |
| Testni standard | API 598, EN 12266-1 |
| Veljavni mediji | Voda, nafta, plin |
| Temperaturno območje | -40 stopinj do 120 stopinj (PTFE) / -40 stopinj do 200 stopinj (PTFE+20%CF) |
| Možnosti filtrirne mreže | 40 mesh / 80 mesh / 100 mesh (določite ob naročilu) |
| Metoda litja | Natančno vlivanje (izgubljeni-vosek) |
| Skladnost z RoHS | Da, - je opravil preizkus RoHS |
| Razpoložljivi standardi niti | ASME B1.20.1 (NPT) / BS 21 / DIN 2999 / BS EN 10226 / JIS B 0203 / ISO 7-1 / ISO 228-1 (BSPP) |
Gradbeni materiali
| št. | del | CF8 (SS304) | CF8M (SS316) |
|---|---|---|---|
| 1 | Telo | CF8 | CF8M |
| 2 | pokrov motorja | CF8 | CF8M |
| 3 | Žoga | F304 | F316 |
| 4 | steblo | F304 | F316 |
| 5 | Sedež | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 6 | Tesnilo pokrova motorja | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 7 | Potisna podložka | PTFE+15%GF / PTFE+20%CF | PTFE+15%GF / PTFE+20%CF |
| 8 | Pralni stroj za pakiranje | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 9 | Pakirna žleza | F304 | F304 |
| 10 | Vzmetna podložka | SS304 | SS304 |
| 11 | Oreh | A2-70 | A2-70 |
| 12 | Ročaj | SS201 / SS304 (izbirno) | SS201 / SS304 (izbirno) |
| 13 | Pokrov ročaja | PVC | PVC |
| 14 | Mreža filtra | SS304 | SS316 |
| 15 | Tesnilo pokrova motorja | M111 | M111 |
| 16 | pokrov motorja | CF8 | CF8M |
Dimenzijski podatki
| Velikost | DN | L (mm) | H (mm) | H1 (mm) | E (mm) |
|---|---|---|---|---|---|
| ½" | 15 | 88 | 52 | 92 | 95 |
| ¾" | 20 | 105 | 56 | 104 | 105 |
| 1" | 25 | 121 | 73 | 130 | 135 |
| 1¼" | 32 | 143 | 78 | 146 | 135 |
| 1½" | 38 | 164 | 93 | 167 | 165 |
| 2" | 50 | 201 | 102 | 193 | 165 |
L=iz oči-v-iz oči|H=Zaprta višina|H1=Odprta višina|E=Dolžina ročaja
Značilnosti oblikovanja
Zasnova polne vrtine
Izvrtina se ujema z nazivnim premerom cevi - brez omejevanja pretoka, brez kazni zaradi padca tlaka, kjer je to potrebno, je možno prašiti. Kritično za aplikacije, kjer učinkovitost sistema neposredno vpliva na operativne stroške.
Krogelni ventil z integriranim sitom - Ena SKU, dve funkciji
Zamenja ločen sklop cedilo + kroglični ventil. Manj povezav pomeni manj možnih poti puščanja -, kar je pomembno za ekipe za nabavo, ki upravljajo celovitost sistema in vzdrževalne intervale.
Pri-prilagoditvi storitvenega pakiranja
Tesnilo stebla je mogoče zategniti, ne da bi odstranili ventil z napeljave. Zmanjša čas zaustavitve in stroške dela med rutinskim vzdrževanjem.
Zadnji sedež/zasnova,-odporna proti večkratnemu puščanju
Sekundarno hrbtno tesnilo zagotavlja dodatno zadrževalno pregrado in omogoča pregled embalaže pod pritiskom, kar izpolnjuje varnostne zahteve v naftnih in plinskih ter kemičnih okoljih.
Steblo proti-izbruhu
Zasnova za preprečevanje izmeta stebla je standardna - in ni neobvezna nadgradnja. Skladen z varnostnimi zahtevami API 608 za delovanje pod tlakom.
Odporno morje sedeža
Vzmeteni-sedeži iz PTFE ohranjajo stalen stik s kroglo pod temperaturnimi cikli in nihanji tlaka, kar zagotavlja-tesno zapiranje v celotni življenjski dobi.
Karoserija iz naložne litine
Natančno ulivanje z izgubljenim-voskom zagotavlja dosledno zrnato strukturo in vrhunsko površinsko obdelavo. Strožje tolerance dimenzij zmanjšajo stopnjo zavrnitve QC pri vhodnem pregledu vaše tekoče linije.
Edge-Edge Packed Filter Screen
Mreža iz nerjavečega jekla je na robovih-zapakirana, da prepreči obvod delcev na obodu sita - kar je pogosta točka napake pri nižjih-zasnovah cedila.
Prilagajanje in podpora OEM
LEADTEK sodeluje neposredno z distributerji, proizvajalci opreme OEM in ekipami za nabavo EPC, da bi zagotovili prilagojene krogelne ventile Y iz nerjavečega jekla po vaših specifikacijah:
| Možnost prilagajanja | Podrobnosti |
|---|---|
| Razred materiala | Telo in notranjost CF8 (SS304) / CF8M (SS316). |
| Standardna nit | NPT / BSPP / BSPT / DIN / JIS - navedite v RFQ |
| Filter Mesh Grade | 40/80/100 mesh; Zaslon SS304 ali SS316 |
| Temperaturni paket | Standardni PTFE ali visokotemperaturni PTFE+20%CF sedeži |
| Ročaj | Ročica (SS201/SS304), ročaj z možnostjo zaklepanja, metuljasti ročaj |
| Označevanje in graviranje | Logotip po meri, nazivni tlak, številka dela - lasersko gravirana |
| Pakiranje | Škatla z blagovno znamko Nevtral/OEM-, polietilenska vrečka, zaščita na koncu |
| Certifikacijski dokumenti | Poročila o preskusih mlina (MTR), potrdila o tlačnem preizkusu, izjava RoHS na voljo na zahtevo |
Najmanjša količina naročila:Od 100 kosov na kombinacijo velikosti/specifikacij za standardne konfiguracije. Nižja MOQ je na voljo za vzorčna naročila ocenjevanja - kontaktirajte našo prodajno skupino.
Zagotavljanje kakovosti in certifikati
Vsak krogelni ventil Y cedila, ki ga odpremi LEADTEK, je pred izdajo podvržen naslednjemu postopku QC:
100 % hidrostatični test školjke- po API 598 / EN 12266-1
100 % preskus tesnjenja sedeža- oblaček-tesno preverjanje izklopa
Pregled navoja- go/no-gouge na vsaki povezavi
Dimenzijski pregled- face--face to face, premer izvrtine, hod ročaja
Sledljivost materiala- toplotna številka, povezana s poročilom o preskusu mlina
Certifikati LEADTEK
- ISO 9001 · ISO 14001 · ISO 45001
- CE
- KC (Korejska pitna voda, ustrezni ventili)
- RoHS
- High{0}}Tech Enterprise (Kitajska MIIT)
- Licenca za proizvodnjo posebne opreme
- 40+ Patentirane tehnologije
Poročila o preskusih mlina, potrdila o tlačnem preizkusu in-koordinacija inšpekcij tretjih oseb (SGS, BV, TÜV) so na voljo za projektna naročila na zahtevo.
Industrijske aplikacije
Ženski-ženski kroglični ventil LEADTEK iz nerjavečega jekla Y je namenjen za številne industrije, kjer je treba zaščito cevovoda in izolacijo pretoka doseči v kompaktnem sklopu:
Čiščenje vode in komunalna distribucija
Ščiti spodnje števce, regulatorje tlaka in regulacijske ventile pred usedlinami in umazanijo. Telo CF8 izpolnjuje zahteve glede materiala za pitno vodo.
HVAC in gradbeni mehanski sistemi
Nameščen na hladilnih tokokrogih, napajalnih vodih kotlov in ventilatorskih konvektorjih. Kompaktna zasnova navoja F-F se prilega standardnim cevovodom v mehanskih prostorih brez sprememb.
Nafta in plin - Gornje in Srednje
Telo CF8M (SS316) in krogla/steblo F316 vzdržita izpostavljenost ogljikovodikom in H₂S okolje. Ocenjeno na 1.000 PSI za storitev procesne linije.
Industrijski procesi in kemikalije
Hrana, pijača in farmacija
Sistemi protipožarne zaščite
Integracija opreme OEM
Zakaj izbrati LEADTEK
Podjetje ZHEJIANG LEADTEK FLUID TECHNOLOGY CO., LTD, ustanovljeno na natančnem vložnem litju, upravlja 37.000㎡ proizvodni obrat v mestu Quzhou, Zhejiang -, srcu kitajskega grozda za proizvodnjo ventilov iz nerjavečega jekla. Vsako fazo proizvodnje nadziramo-hišno: ulivanje, CNC obdelava, sestavljanje in tlačno testiranje.
400+ CNC stroji. 300+ usposobljeno proizvodno osebje. -Hišno orodje, laboratorij za testiranje materialov in mize za tlačne preizkuse. Brez zunanje obdelave - vsaka toleranca je naša odgovornost.
Izdelki, izvoženi v 80+ držav po Evropi, Severni Ameriki, Aziji-Pacifiku, Bližnjem vzhodu in Južni Ameriki. Izkušeni z izvozno dokumentacijo, INCOTERMS in tretjo-koordinacijo inšpekcijskih pregledov za velika projektna naročila.
20-članska ekipa za globalno trženje in prodajo zagotavlja pred-tehnično podporo pred prodajo, inženiring aplikacij in sledenje po naročilu. Večina RFQ prejme odgovor v 24 urah.
Za kupce
Korak 1 - Oddajte svoj RFQ
Navedite: velikost(e), količino, standard niti, razred materiala (SS304/SS316), velikost očesa in morebitne zahteve OEM/označevanja. Uporabite spodnji obrazec za povpraševanje ali e-poštoinfo@cnleadtek.com.
Korak 2 - Prejemanje ponudbe
Standardni odgovor na RFQ v 24 urah. Vključene so množične cene in stroški orodja OEM (če je primerno). Poročilo o preskusu mlina in podatkovni list izdelka sta na voljo na zahtevo.
Korak 3 - Vzorčna ocena
Brezplačni vzorci so na voljo za kvalificirane kupce (distributer, OEM, izvajalec projekta). Dobavni rok vzorca: 5–7 delovnih dni za standardne velikosti.
Korak 4 - Proizvodnja in dostava
Standardne velikosti (½"–2", SS304): 7 delovnih dni franko -tovarna.
Specifikacije po meri: 15–25 delovnih dni.
Celoten paket dokumentacije QC je dostavljen z vsakim naročilom.
Pogosto zastavljena vprašanja
V: Kakšna je razlika med krogelnim ventilom Y cedila in nakupom ločenega cedila in krogelnega ventila?
O: Krogelni ventil z vgrajenim sitom zmanjša število vaših komponent, odpravi en niz navojnih povezav, zmanjša delo pri namestitvi in poenostavi dostop za prihodnje vzdrževanje - vse iz ene SKU. Za distributerje prav tako poenostavi upravljanje kataloga in zmanjša zaloge SKU v primerjavi z vzdrževanjem ločenih zalog cedila in ventilov.
V: Ali je to krogelni ventil Y cedila iz nerjavečega jekla? Kateri razred je na voljo?
O: Da. Karoserija in pokrov motorja sta natančno{1}}lita iz CF8 (enakovredno ASTM A351 Grade CF8, primerljivo s SS304) ali CF8M (enakovredno SS316). Krogla in steblo sta kovana F304 ali F316. Za projektna naročila je na voljo popolna sledljivost materiala s poročili o preskusih mlina.
V: Kakšne velikosti mrežnih očes so na voljo in ali lahko določimo mrežo za množično naročilo?
O: Standardne možnosti so zasloni iz nerjavečega jekla SS304/SS316 s 40, 80 in 100 mrežnimi očesi z za-zapakirano konstrukcijo. Da - stopnjo mreže je mogoče določiti na SKU za dogovore o dobavi v velikem obsegu. Sprejemljive so tudi mešane konfiguracije mrež znotraj enega naročila.
V: Katere standarde niti podpira LEADTEK?
A: NPT (ASME B1.20.1), BSPT (BS 21 / DIN 2999), BSPP (BS EN 10226 / ISO 228-1), JIS B 0203 in ISO 7-1. Vrsta navoja se potrdi v fazi naročila. Za naročila OEM so na voljo obrazci za niti po meri.
V: Kakšna je MOQ za standardni krogelni ventil za cedilo Y iz nerjavečega jekla?
O: MOQ se začne pri 100 kosih na kombinacijo velikosti/specifikacij za standardne konfiguracije. Za oceno vzorcev nudimo brezplačne vzorce za kvalificirane kupce. Obrnite se na našo prodajno ekipo in se pozanimajte o svojem projektu ali distribucijskih zahtevah.
V: Ali lahko LEADTEK dobavlja z oznakami OEM ali zasebno znamko?
O: Da. Ponujamo lasersko{1}}vgraviran logotip po meri, številke delov in stopnje tlaka na ohišju ventila. Na voljo je tudi embalaža po meri (karton, poli vrečka, etikete). Prosimo, da ob oddaji RFQ navedete svoje zahteve glede blagovne znamke.
V: Katere certifikate in testno dokumentacijo lahko zagotovite?
O: Standardne pošiljke vključujejo potrdila o tlačnem preizkusu. Na zahtevo: poročila o preskusih mlina (MTR), izjava o skladnosti z RoHS, kopija certifikata ISO 9001 in-koordinacija inšpekcijskih pregledov tretjih oseb (SGS, BV, TÜV) za projektna naročila.
V: Kakšen je dobavni rok za množična naročila?
O: Standardne velikosti (½"–2" v SS304, standardni navoj) se pošljejo v 7 delovnih dneh franko-deluje za-konfiguracije na zalogi. Specifikacije po meri (ne-standardni navoj, zaslon SS316, oznake OEM) zahtevajo 15–25 delovnih dni. Zgodaj nas kontaktirajte za načrtovanje projekta.
V: Ali je sito filtra mogoče servisirati na terenu, ne da bi odstranili ventil?
O: Da. Pokrov pokrova filtra (16. del) je odstranljiv za čiščenje ali zamenjavo sita, ne da bi pri tem poškodovali ohišje ventila ali cevovodne povezave - pomembna prednost vzdrževanja za končne-uporabnike v vašem distribucijskem omrežju.
V: Katere mejne vrednosti temperature in tlaka veljajo za ta ventil?
O: S standardnimi sedeži iz PTFE: -40 stopinj do 120 stopinj pri nazivnem tlaku 1000 PSI. Nadgradnja na sedeže iz PTFE+20% ogljikovih vlaken razširi temperaturno oceno na 200 stopinj. O pogojih delovanja zunaj teh razponov se je treba pred naročilom pogovoriti z našo inženirsko ekipo.
Ste pripravljeni na nabavo krogelnih ventilov za cedilo Y neposredno od proizvajalca?
Ne glede na to, ali ste distributer ventilov, ki gradi vašo paleto izdelkov iz nerjavečega jekla, proizvajalec originalne opreme, ki integrira-filtracijo in zapiranje v vašo opremo, ali ekipa za nabavo EPC, ki določa seznam materialov za projekt - LEADTEK-ova inženirska in izvozna ekipa je pripravljena podpreti vaše zahteve.
Oddajte svoj RFQ z velikostjo, količino, standardom niti in razredom materiala. V 24 urah se odzovemo s ceno, dobavnim rokom in razpoložljivo dokumentacijo.
