Kroglični ventil za cev, ki ga je mogoče zakleniti
Ocenjen na 200 PSI, vložek-vlit iz CF8/CF8M, zagotavlja varen, -odporen proti posegom četrt-zapor-za profesionalne uporabe cevi.
Podrobnosti izdelka
Zhejiang Leadtek Fluid Technology Co., Ltd. je eden najbolj izkušenih proizvajalcev in dobaviteljev krogelnih ventilov za cevi z zaklepom na Kitajskem. V naši tovarni vas prosimo, da kupite prilagojen krogelni ventil za cev z možnostjo zaklepanja po konkurenčni ceni. Na voljo je tudi brezplačen vzorec.
| št. | Deli | št. | Deli |
|---|---|---|---|
| 1 | Telo | 10 | Vzmetna podložka |
| 2 | Žoga | 11 | Oreh |
| 3 | Sedež | 12 | Ročaj |
| 4 | Tesnilo pokrova motorja | 13 | Pokrov ročaja |
| 5 | pokrov motorja | 14 | Oreh |
| 6 | steblo | 15 | Tesnilo pokrova motorja |
| 7 | Potisna podložka | 16 | Priključek cevi |
| 8 | Pralni stroj za pakiranje | 17 | Zakleni napravo |
| 9 | Pakirna žleza | - | - |
Pregled izdelka
Kroglični ventil za cev z zaklepom LEADTEK (običajno imenovan tudi krogelni ventil z navojno cevjo z možnostjo zaklepanja, krogelni ventil z navojno pipo, krogelni ventil z navojem, krogelni ventil z navojem M, krogelni ventil za navojno cev iz nerjavečega jekla ali krogelni ventil iz nerjavečega jekla) je natančno-zasnovan 2-delni ventil za regulacijo pretoka iz nerjavečega jekla, namenjen-zgrajen za aplikacije s cevnimi priključki, ki zahtevajo-odporno na posege zapiranje z možnostjo zaklepanja.
Kombinacija dovoda z moškim-navojem z izhodom-zabode za cev in vgrajeno-zaklepno napravo ta krogelni ventil iz nerjavečega jekla zagotavlja četrt-obratno izolacijo z dodatno varnostjo mehanizma za zaklepanje -, ki preprečuje nepooblaščeno delovanje ali nenamerno aktiviranje v komercialnih, industrijskih in zunanjih okoljih oskrbe z vodo. Ventil je ocenjen na 200 PSI in je izdelan iz ohišja-litega nerjavečega jekla CF8 ali CF8M, skladen s standardoma API 608 in API 598 ter je združljiv z vsemi glavnimi mednarodnimi sistemi navojev. Distributerjem, izvajalcem projektov, integratorjem OEM in skupinam za nabavo, ki nabavljajo zanesljiv krogelni ventil z navojno cevjo z možnostjo zaklepanja v velikem obsegu, LEADTEK ponuja certificirano kakovost, obsežen obseg velikosti in popolno zmožnost prilagajanja.
Osnovna zmogljivost izdelka in tehnični pregled
Naša zasnovana rešitev za nadzor tekočine-2{2}}krogelni ventil z navojem tipa 2-z možnostjo zaklepanja (M-cevni priključek) je edinstveno označen podModel 30-0A1G1. Izdelan z dvodelno-konfiguracijo ohišja, ta ventil vključuje poseben zaklepni mehanizem proti-vdoru, izdelan iz nerjavečega jekla 304 vrhunskega razreda (komponenta št. 17).
1. Mehanski in strukturni parametri
Končne povezave:Vhod z moškim navojem v izhod na koncu cevi.
Nazivne velikosti:V razponu od 1/2" × Ø13 do 1" × Ø26.
Prag tlaka:Ocenjeno za največji delovni tlak 200 PSI.
Proizvodne tehnike:Izdelan z uporabo natančnega vlitja v kombinaciji z napredno CNC obdelavo.
2. Združljivost medijev in toplotne ocene
Ta vsestranski ventil učinkovito reguliraVoda, nafta in plin (WOG)aplikacije. Delovne temperaturne meje so določene z izbrano konfiguracijo sedežev:
Standardni PTFE sedež:Primerno za pogoje od -40 stopinj do 120 stopinj.
Ojačan PTFE (+20 % ogljikovih vlaken):Podaljša toplotno vzdržljivost od -40 stopinj do 200 stopinj.
3. Okvir industrijske skladnosti in testiranja
Veljavni kodeks oblikovanja:Zasnovan v skladu zAPI 608(Face-to-Dolžina obraza je v skladu s standardom proizvajalca).
Prilagodljivost niti:Popolnoma združljiv z univerzalnimi protokoli za navoje, vključno z ASME B1.20.1, BS 21, DIN 2999, BS EN 10226, JIS B 0203 ter ISO 7-1 in ISO 228-1.
Testiranje in varnost:100 % ocenjeno podAPI 598inEN 12266-1smernice za pregled. Celotna linija izdelkov je uspešno prestala toksikološko testiranje RoHS.
Materialna metalurgija:Na voljo v premiumCF8(enakovredno SS304) ozCF8M(enakovredno SS316) lito jeklo.
Značilnosti oblikovanja in inženirske prednosti
Kroglični ventil za cev, ki ga je mogoče zakleniti, je namensko zasnovan-za en osrednji scenarij: nadzorovan, -zaščiten dostop do vode iz cevi v skupnih ali izpostavljenih okoljih. Vsaka oblikovalska odločitev izhaja iz tega izhodišča.
Ključavnica-Ready Lock Device (del 17 - SS304)
Reža za ključavnico ročaja sprejme katero koli standardno obešanko ključavnice s premerom do 8 mm. Za razliko od zapahov-na naknadno vgrajenih ščitnikih ključavnic, ki se pritrdijo na standardni ročaj, je to tovarniško-obdelan element v samem ohišju ročaja - poravnano, poravnano in strukturno nosilno-. Ni ga mogoče odstraniti, ne da bi razstavili sklop ročaja. Za projektne inženirje, ki določajo zunanje komunalne točke, je razlika med tovarniško-integrirano ključavnico in poprodajnim varovalom razlika med varno namestitvijo in odgovornostjo.

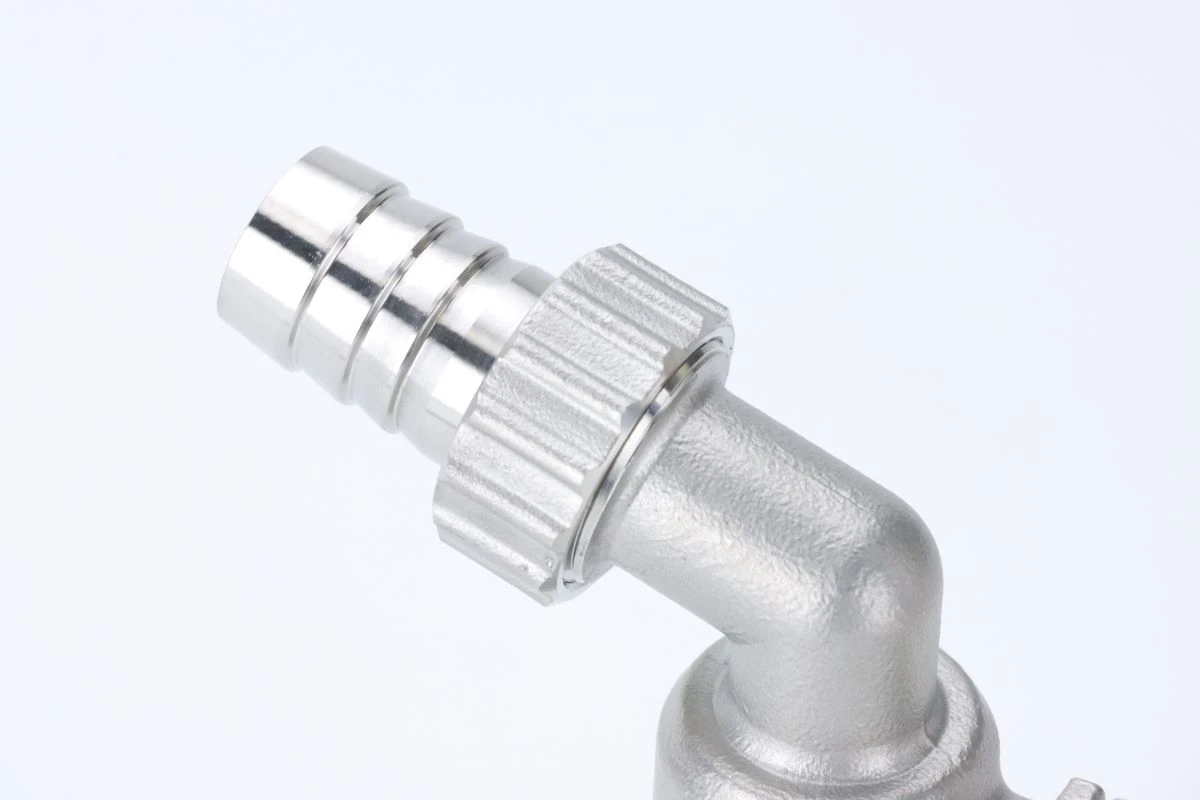

Vsi-priključki za cevi iz nerjavečega jekla (del 16 - SS304/SS316)
Konec cevi je strojno izdelan iz nerjavečega jekla istega razreda kot telo ventila - ni naguban medeninast vložek, ne polimerni nastavek. To odpravlja galvansko korozijsko celico, ki nastane tam, kjer se pri mokri uporabi na prostem srečajo različne kovine, in odpravlja način okvare navoja, ki je značilen za priključke iz plastične cevi pod izpostavljenostjo UV. V obalnih, kmetijskih ali -kemičnih okoljih brizganja ta podrobnost določa, ali bo oprema trajala dve sezoni ali dvajset let.
Arhitektura zadnjega tesnila
Sekundarno tesnilo stebla preprečuje kakršno koli uhajanje v atmosfero na območju pakiranja. Pri aplikacijah za dovod cevi na prostem, kjer nabiranje vode okoli ventila neusposobljenemu upravljavcu kaže na težavo, je ničelno vidno puščanje stebla funkcionalna zahteva in varnostni signal na lokaciji.
Pri-prilagoditvi storitvenega pakiranja
Matica tesnila je dostopna, ko je ventil v liniji-in pod pritiskom. Na lokaciji z desetinami cevnih točk - športni kompleks, logistično dvorišče, gradbeni projekt - zmožnost ponovnega-zategovanja ene tesnilne uvodnice brez zaustavitve linije pomeni, da se rutinsko vzdrževanje opravi namesto na odlog.
Prožno tesnjenje sedeža
Sklop sedeža iz PTFE je vzmeten-za dosledno zapiranje-pri polni nazivni vrednosti 200 PSI, ne glede na obrabo položaja ročaja ali temperaturne cikle. Zaporni ventili v sezonski uporabi na prostem doživljajo velika temperaturna nihanja; geometrija sedeža kompenzira brez posredovanja operaterja.
Steblo proti-izmetu
Steblo je pritrjeno z geometrijo ramen, ki preprečuje izpihovanje, če se tesnilo po nesreči pod pritiskom zrahlja. Zahteva API 608; še posebej pomembno za mestne vodovodne točke, ki so dostopne javnosti.
Telo za investicijsko litje
Enodelno ulito telo nima varjenih šivov, spajkanih spojev in šibkih točk na povezavah. Za ventil, ki ga bodo upravljali ne-strokovnjaki - vzdrževalno osebje, izvajalci, vzdrževalci - je odsotnost uporabnih točk okvar na meji tlaka pomemben argument pri javnem naročilu.
Podatki o dimenzijah (mm)
Vse mere so v milimetrih. Ød=premer izvrtine; L=obraz-ob-dolžina obraza; H=nameščena višina; E=širina ročaja.
| Velikost | ØD | Ød | L | H | H1 | E |
|---|---|---|---|---|---|---|
| 1/2"×Ø13 | 13 | 9.5 | 146 | 50 | 101 | 95 |
| 1/2"×Ø16 | 16 | 12 | 146 | 50 | 102 | 95 |
| 3/4"×Ø16 | 16 | 12 | 153 | 50 | 102 | 95 |
| 3/4"×Ø20 | 20 | 15 | 157 | 52 | 111 | 95 |
| 1"×Ø20 | 20 | 15 | 173 | 52 | 111 | 105 |
| 1"×Ø26 | 26 | 22 | 173 | 56 | 133 | 105 |
ØD=zunanji premer cevi; Ød=premer izvrtine; L=obraz-ob-dolžina obraza; H=telesna višina; H1=skupna nameščena višina vključno z ročajem; E=širina ročaja
Risba moškega in ženskega metuljastega krogelnega ventila
Deli in gradbeni materiali
LEADTEK dobavlja ta krogelni ventil iz nerjavečega jekla v dveh standardnih konfiguracijah materiala - CF8 (enakovredno SS304) in CF8M (enakovredno SS316) - za reševanje različnih korozijskih in delovnih okolij. Razredi materiala po meri so na voljo na zahtevo.
| št. | Ime dela | Material (različica CF8) | Material (različica CF8M) |
|---|---|---|---|
| 1 | Telo | CF8 | CF8M |
| 2 | Žoga | F304 | F316 |
| 3 | Sedež | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 4 | Tesnilo pokrova motorja | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 5 | pokrov motorja | CF8 | CF8M |
| 6 | steblo | F304 | F316 |
| 7 | Potisna podložka | PTFE+15%GF / PTFE+20%CF | PTFE+15%GF / PTFE+20%CF |
| 8 | Pralni stroj za pakiranje | PTFE/PTFE+20%CF | PTFE/PTFE+20%CF |
| 9 | Pakirna žleza | F304 | F304 |
| 10 | Vzmetna podložka | SS304 | SS304 |
| 11 | Oreh | A2-70 | A2-70 |
| 12 | Ročaj | 304 | 304 |
| 13 | Pokrov ročaja | PVC | PVC |
| 14 | Oreh | CF8 | CF8M |
| 15 | Tesnilo pokrova motorja | PTFE | PTFE |
| 16 | Priključek cevi | SS304 | SS316 |
| 17 | Zakleni napravo | 304 | 304 |
Polja uporabe
Krogelni ventil za navojno cev z možnostjo zaklepanja LEADTEK izpolnjuje širok spekter B2B projektov in distribucijskih zahtev:
Komunalna in komercialna oskrba z vodo
Zunanje točilne točke, ki jih je mogoče zakleniti, v parkih, športnih objektih, poslovnih stavbah in javnih službah, kjer je preprečevanje nedovoljenih posegov zakonska ali zavarovalniška zahteva.
Kmetijski in namakalni sistemi
Zavarujte izolacijske ventile na namakalnih razdelilnikih, napajalnih mestih za živino in razdelilnih razdelilnih kolektorjih, kjer bi nepooblaščen dostop ali nenamerno odpiranje odpadlo vodo ali poškodovalo pridelke. Krogelni ventil z moškim cevnim ventilom v SS316 je priporočena specifikacija za neposredno priključitev na kmetijsko oskrbovalno omrežje s cev-razdelitvijo na koncu.
Industrijski procesi in pripomočki
Dovodne točke hladilne tekočine in cevi za izpiranje v proizvodnih obratih, obratih za predelavo hrane in logističnih centrih, ki zahtevajo nadzorovan dostop do cevi.
Gradbeništvo in začasne storitve
Točke za oskrbo z vodo na gradbišču, ki zahtevajo zapiranje-zaklepanja med izmenami, kar zagotavlja preprečevanje kraje vode na gradbiščih več-izvajalcev.
Pomožni sistemi za nafto in plin
Cev-povezana z vodnimi in kemičnimi točkami za vbrizgavanje, kjer sta konstrukcija iz nerjavečega jekla in možnost zaklepanja določeni v dokumentih o varnosti projekta.
Marine & Offshore
Priključki za pranje palub, pomožni sistemi za drenažo in točke za oskrbo s svežo vodo na plovilih in ploščadih na morju, kjer je material SS316 (različica CF8M) odporen na okolja -obremenjena s kloridom.
Nove energetske in polprevodniške zmogljivosti
Priključki za cevne cevi za procesno hlajenje v obratih za fotovoltaiko, shranjevanje baterij in polprevodnikov, kjer nadzor kontaminacije zahteva vse-omočene površine iz nerjavečega jekla.
Zagotavljanje kakovosti in skladnost s predpisi
Vsak kroglični ventil z navojno cevjo LEADTEK iz nerjavečega jekla z možnostjo zaklepanja je zasnovan in izdelan v več-certificiranem okviru upravljanja kakovosti. Vzdržujemo naslednji portfelj mednarodnih in domačih poverilnic:
ISO 9001, ISO 14001 in ISO 45001
Oznaka CE (Evropa), Direktiva RoHS (Evropa), Certifikacija KC (Koreja) in Certifikacija KCW (Koreja)
Licenca za proizvodnjo posebne opreme (komponenta tlačnega cevovoda)
Certifikat visoko-tehnološkega podjetja province Zhejiang, podprt z več kot 40 nacionalnimi patentnimi avtorizacijami.
Opomba o skladnosti:Ta celovita certifikacijska matrika zagotavlja, da izdelki LEADTEK dosledno izpolnjujejo stroge varnostne, okoljske in higienske standarde, ki jih zahteva globalna industrija za nadzor tekočin.
Testna dokumentacija, vključno s poročili o hidrostatičnem preskusu, zapisi o preskusu puščanja sedeža (API 598) in potrdili o materialih (EN 10204 3.1 Mill Certs) je na voljo na zahtevo za pakete projektnih naročil.
Zakaj vir iz LEADTEK?
Referenčni rezultati specialista za nastavke in cevne ventile
Dovodni ventili za zunanjo cev so drugačna kategorija nabave kot izolacija industrijskih cevovodov. Soočajo se z ne-strokovnjaki, fizično zlorabo, izpostavljenostjo UV-žarkom in sezonskimi ekstremnimi temperaturami. LEADTEK je dobavil krogelne ventile za cevi, ki jih je mogoče zakleniti, za občinske infrastrukturne projekte,-kmetijske obrate velikega obsega in komercialne gradbene programe v 80+ državah -, ki ustvarjajo zbirko podatkov o načinih napake, ki poroča o vsaki reviziji izdelka.
Namen-Vgrajena naprava za zaklepanje - Ni naknadna misel
Zaklepni mehanizem na tem ventilu je -lastno razvila skupina za raziskave in razvoj podjetja LEADTEK (ena od 40+ patentiranih konstrukcijskih značilnosti) posebej za tovarniško integracijo. Konkurenčni izdelki v tej kategoriji standardnemu ročaju pogosto dodajo nosilec ključavnice za naknadno vgradnjo. Pristop podjetja LEADTEK zahteva namenski kalup, namensko vpenjalo za strojno obdelavo in namenski korak sestavljanja - rezultat je funkcija zaklepanja, ki prestane preskus vleke in navora pod polnim delovnim tlakom, ne le vizualno odvračanje.
Nerjaveče-do-Nerjaveče jedro
Vsaka mokra in izpostavljena komponenta v tem ventilu - ohišje, pokrov, krogla, steblo, cevni priključek, zaklepna naprava - je iz nerjavečega jekla. LEADTEK se je namenoma odločil, da v tej zasnovi ne bo uporabil medeninastih koncev cevi ali komponent ključavnice iz cinkove -zlitine. Ta odločitev stane več za proizvodnjo in nam omogoča, da ponudimo pristen izdelek iz-nerjavečega materiala kupcem, ki ga določijo za obalna, kmetijska ali-prehranska okolja.
Lestvica za ponudbo programa
Naš obrat v Changshanu izvaja neprekinjeno litje in izmene strojne obdelave na 37.000 m² površine. Za kupce, ki upravljajo gradbeni program, uvedbo komunalne infrastrukture ali nacionalno distribucijsko omrežje, zmogljivost prejemanja konsistentnih 10,000+ kosovnih serij z ujemajočimi se materialnimi certifikati in poročili o preskusih ni nepomembna podrobnost - to je razlika med dobaviteljem in programskim partnerjem.
Dokumentacija za skladnost javnega naročila
Zapisi o hidrostatičnem preskusu, poročila o puščanju sedeža po API 598, EN 10204 3.1 certifikati o materialih in popolne kopije certifikatov so standardna izdaja na zahtevo. Za projektne razpise, ki zahtevajo podatkovne liste za ventile, protokole za tlačne preskuse ali koordinacijo inšpekcijskih pregledov tretjih-stran, naša skupina za izvozno dokumentacijo to obravnava rutinsko.
Informacije o nakupu B2B
MOQ:Prilagodljiv - omogoča tako začetne nakupe sklopov projekta kot tekoča naročila za dopolnjevanje distribucije.
Čas izvedbe:Standardne velikosti kataloga običajno 2–4 tedne; standardi navojev po meri, razredi materialov ali velike količine, ki so predmet potrditve proizvodnega načrta.
Pakiranje:Izvozna škatla z notranjo PE vrečko; palete ali leseni zaboji, ki so na voljo za pošiljke FCL.
OEM/zasebna znamka:Za distributerje in partnerje OEM so na voljo graviranje ventilov po meri, blagovna znamka ročajev in pakiranje.
Možnosti prilagajanja:Standard navoja (ASME/BSP/DIN/JIS/ISO), material ohišja (CF8/CF8M), spojina sedeža (PTFE/PTFE+20%CF), premer bodca cevi, vrsta ročaja in konfiguracija zaklepne naprave.
Dokumentacija:Paketi popolne skladnosti, vključno s poročili o preskusih, potrdili o materialih in kopijami potrdil, ki so na voljo za predložitev projektnih ponudb.
Pogosto zastavljena vprašanja
V: Zakaj je ta krogelni ventil z zaklepom - in zakaj je to pomembno za kupce B2B?
O: Naprava za zaklepanje (del 17, SS304) je tovarniško-vgrajen mehanizem na ročaju, ki sprejme standardno ključavnico in preprečuje obračanje ventila brez ključa. Za kupce projektov, ki določajo zunanje komunalne točke, skupni dostop do vode v poslovnih stavbah ali oskrbo z vodo na gradbišču pri gradbenih projektih, krogelni ventil z navojno cevjo, ki ga je mogoče zakleniti, odpravlja potrebo po ločenih dodatkih-zapornih varovalih in zagotavlja, da je funkcija zaklepanja strukturno usklajena z ohišjem ventila in ne naknadno vgrajeno.
V: Kakšna je razlika med velikostmi cevnih priključkov Ø13, Ø16, Ø20 in Ø26?
O: Te številke se nanašajo na zunanji premer cevnega priključka (ØD) in premer izvrtine (Ød). Izbira pravilne velikosti zagotavlja-tesen zdrs cevi-prileganje, ne da bi bila potrebna pretirana vpenjalna sila. Uskladite ØD z notranjim premerom vaše cevi in potrdite velikost izvrtine (Ød) glede na vaš zahtevani pretok, da se izognete nepotrebnemu padcu tlaka.
V: Ali je ta kroglični ventil iz nerjavečega jekla primeren za uporabo v pitni vodi?
O: LEADTEK ima certifikate KC in KCW, ki potrjujeta skladnost s korejskimi standardi sanitarne{0}}varnosti pitne vode. Dokumentirana je tudi skladnost z RoHS. Za posebne tržne odobritve (NSF, WRAS, ACS itd.) se obrnite na našo prodajno skupino - lahko vam svetujemo o razpoložljivih možnostih certificiranja ali zagotovimo podatke o surovinah in preskusih v podporo vašemu lokalnemu postopku registracije.
V: Kakšen je najvišji delovni tlak za ta krogelni ventil s cevjo M?
O: Ta ventil je ocenjen na 200 PSI (približno 13,8 bar). Za-priključke cevi za višji tlak se pozanimajte o alternativnih konfiguracijah v obsegu krogelnih ventilov LEADTEK 2PC.
V: Ali je mogoče prilagoditi premer priključka cevi?
O: Da. LEADTEK lahko prilagodi zunanje premere cevi po meri, ki presegajo standardni razpon kataloga. Ko oddate povpraševanje, navedite zahtevani ØD, Ød in veljavni standard cevi.
Zahtevajte ponudbo ali tehnično svetovanje
LEADTEK pozdravlja povpraševanja distributerjev, izvajalcev EPC, proizvajalcev originalne opreme in skupin za nabavo projektov po vsem svetu. Če želite prejeti konkurenčno ponudbo za krogelni ventil z zaklepno cevjo (koda: 30-0A1G1) ali katero koli različico v naši ponudbi krogelnih ventilov 2PC, se obrnite na našo mednarodno prodajno ekipo z:
Zahtevani obseg velikosti in letne/projektne količine
Razred materiala (CF8 / CF8M)
Standard navoja za moški dovod (ASME / BSP / DIN / JIS / ISO)
Zahteva glede zunanjega premera priključka cevi
Medij aplikacije in pogoji delovanja
Zahteve glede certificiranja in dokumentacije
