Moški in ženski metuljasti krogelni ventil

Vrhunski 2-delni-ventil s polno izvrtino, zasnovan za neposredno vgradnjo v linijo brez adapterjev.
Izdelan je iz CF8/CF8M z vlitjem in ima prostor-metuljasti ročaj, steblo proti-izpihovanju in nastavljivo tesnilo.
Globalna združljivost z nitmi in certificirana (CE, RoHS, KC) za uporabo v vodi, nafti, plinu in kemikalijah B2B.

Pošlji povpraševanje

Podrobnosti izdelka

Zhejiang Leadtek Fluid Technology Co., Ltd. je eden najbolj izkušenih proizvajalcev in dobaviteljev moških ženskih metuljastih krogelnih ventilov na Kitajskem. V naši tovarni vas prosimo, da v naši tovarni kupite prilagojen moški ženski metuljasti krogelni ventil po konkurenčni ceni. Na voljo je tudi brezplačen vzorec.

2PC Threaded Ball Valve

št.	Deli
1	Telo
2	pokrov motorja
3	Žoga
4	steblo
5	Sedež
6	Tesnilo pokrova motorja
7	Potisna podložka
8	Pralni stroj za pakiranje
9	Pakirna žleza
10	Vzmetna podložka
11	Oreh
12	Ročaj
13	Pokrov ročaja

Pregled

Moški ženski metuljasti krogelni ventil LEADTEK (na splošno imenovan tudi 2PC navojni krogelni ventil, MF krogelni ventil, ženski na moški metuljasti krogelni ventil, krogelni ventil moški x ženski, moški x ženski krogelni ventil ali moški ženski krogelni ventil z navojem) je vrhunska-rešitev za nadzor pretoka iz nerjavečega jekla, zasnovana za zahtevne industrijske aplikacije B2B. Zasnovan po standardu 2-delnega (2PC) ohišja, ta metuljasti-ventil M-F LTE ponuja en konec z moškim-navojem in en konec z ženskim navojem, kar omogoča neposredno vgradnjo v linijo brez dodatnih adapterjev.

Izdelan iz ulitkov iz nerjavečega jekla CF8 in CF8M in ocenjen na 1000 PSI, ta moški krogelni ventil z ženskim navojem zagotavlja izjemno odpornost proti koroziji, učinkovitost pretoka s polno-pretokom in dolgoročno-zanesljivost delovanja v vodnih, naftnih, plinskih, kemičnih in industrijskih tekočinskih sistemih. Ne glede na to, ali iščete integracijo OEM, projektno nabavo ali distribucijo, krogelni ventil 2PC MF podjetja LEADTEK izpolnjuje najvišja mednarodna merila kakovosti.

Ključne tehnične specifikacije

Ime izdelka: Kroglični ventil z moškim in ženskim metuljem / 2PC krogelni ventil z navojem M-F LTE
Koda izdelka: 30-0A112
Tip ohišja: 2-delni (2PC)
Povezava: moški × ženski navoj (M-F)
Stopnja tlaka: 1.000 PSI
Standard oblikovanja: API 608
Iz oči v oči: MFR STD

Standardi za navoje: ASME B1.20.1, BS 21, DIN 2999, BS EN 10226, JIS B 0203, ISO 7-1, ISO 228-1
Inšpekcijski standard: API 598, EN 12266-1
Razpoložljive velikosti: 1/4" – 2" (DN8 – DN50)
Material ohišja: CF8 (SS304) / CF8M (SS316)
Temperaturno območje: PTFE sedež: -40 stopinj ~ 120 stopinj; PTFE+20%CF sedež: -40 stopinj ~ 200 stopinj
Mediji: voda, olje, plin
Skladnost z RoHS: Da - Opravljeno testiranje RoHS
Proizvodni proces: litje po vložku + CNC precizna obdelava

Značilnosti oblikovanja in inženirske prednosti

Krogelni ventil z moškim ženskim navojem je namensko-izdelan za zanesljivost in enostavno vzdrževanje v profesionalnih namestitvah:

01.

Zasnova, odporna na večkratno{0}}uhajanje zadnjega tesnila

redundantna tesnilna arhitektura preprečuje zunanje puščanje na steblu, kar zagotavlja dolge servisne intervale in nižje stroške vzdrževanja.

02.

Prilagodljivo pakiranje brez razstavljanja

tehniki na terenu lahko ponovno -zategnejo ali zamenjajo tesnilo vretena, ne da bi odstranili ventil iz cevovoda, kar zmanjša čas izpada.

03.

Dizajn elastičnega tesnila sedeža

vzmetno-energiziran sedež iz PTFE ohranja pozitivno tesnjenje v širokem razponu temperature in tlaka ter odpravlja ubežne emisije.

04.

Zasnova proti-izmetu

vreteno je mehansko omejeno proti izvrženju pod pritiskom, kar izpolnjuje stroge varnostne zahteve za visoko{0}}tlačne sisteme in sisteme pod tlakom.

05.

Zasnova polne vrtine

polna odprtina odpravlja omejevanje pretoka, zmanjšuje padec tlaka in omogoča-čiščenje v liniji z opremo za praske.

06.

Ročaj tipa-metulj (LTE)

kompakten vzvodni ročaj omogoča četrt{0}}obrljajno aktiviranje z jasno indikacijo za odpiranje/zapiranje; pokrov ročaja je PVC za zaščito uporabnika.

07.

Telo za investicijsko litje

skoraj{0}}neto-litje zagotavlja enakomerno debelino stene in končno obdelavo površine, kar zmanjšuje poroznost in izboljšuje strukturno celovitost.

08.

Več{0}}nitna standardna združljivost

na voljo z navoji ASME, BSP, DIN, JIS in ISO za prilagoditev globalnim specifikacijam cevovoda.

ball valve male x female coating process

male female threaded ball valve pressure test

Podatki o dimenzijah (mm)

Vse mere so v milimetrih. Ød=premer izvrtine; L=obraz-ob-dolžina obraza; H=nameščena višina; E=širina ročaja.

Velikost	Ød (mm)	L (mm)	H (mm)	E (mm)
1/4"	11	64	50	27.5
3/8"	12.5	65	50	27.5
1/2"	15	71	55	30
3/4"	20	80	59	30
1"	25	93	72	37.5
1-1/4"	32	108	76.5	37.5
1-1/2"	38	116	93.5	52.5
2"	50	140	108	52.5

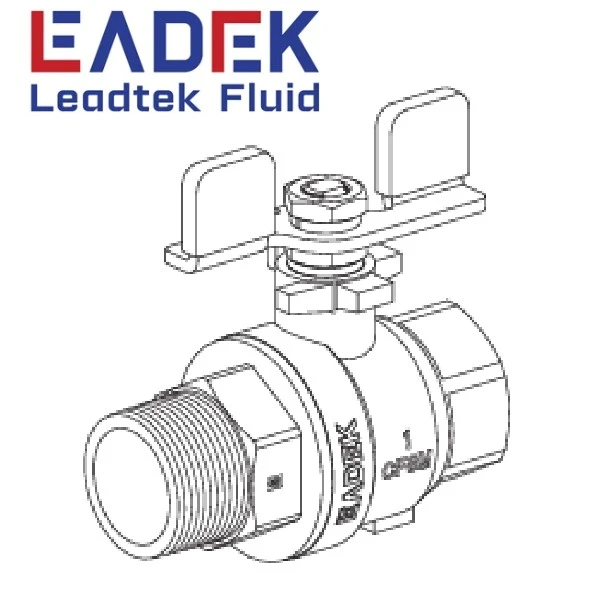

Male Female Butterfly Ball Valve drawing

Risba moškega in ženskega metuljastega krogelnega ventila

Deli in gradbeni materiali

LEADTEK dobavlja moški x ženski krogelni ventil v dveh standardnih konfiguracijah materiala - CF8 (enakovredno SS304) in CF8M (enakovredno SS316) -, da ustreza različnim korozijskim okoljem. Specifikacije materiala po meri so na voljo na zahtevo.

št.	Ime dela	Material (CF8)	Material (CF8M)
1	Telo	CF8	CF8M
2	pokrov motorja	CF8	CF8M
3	Žoga	F304	F316
4	steblo	F304	F316
5	Sedež	PTFE/PTFE+20%CF	-
6	Tesnilo pokrova motorja	PTFE/PTFE+20%CF	-
7	Potisna podložka	PTFE+15%GF / PTFE+20%CF	-
8	Pralni stroj za pakiranje	PTFE/PTFE+20%CF	-
9	Pakirna žleza	F304	-
10	Vzmetna podložka	SS304	-
11	Oreh	A2-70	-
12	Ročaj	201	304
13	Pokrov ročaja	PVC	-

Polja uporabe

Krogelni ventil z moškim in ženskim navojem LEADTEK 2PC se uporablja po vsem svetu v številnih sektorjih B2B:

Čiščenje vode in gradbene storitve

sistemi pitne vode, krogi hladilne vode, distribucija HVAC in protipožarne linije.

Nafta in plin

gorvodna oprema vrtin, izolacija srednjega cevovoda in rafinerijske procesne linije na koncu toka.

Kemična in petrokemična predelava

ravnanje s korozivnimi mediji v reaktorjih, toplotnih izmenjevalnikih in zbiralnikih skladiščnih rezervoarjev.

Nova energija

fotonapetostni hladilni sistemi, toplotno upravljanje shranjevanja energije v baterijah in transportne linije za vodik.

Hrana in pijača/farmacevtika

nadzor higienske tekočine, kjer je konstrukcija CF8M (SS316) odporna na napad klorida.

Polprevodniki in vrhunska-proizvodnja

ultra{0}}čista izolacija procesne tekočine, ki ne zahteva nobene kontaminacije.

Sistemi požarne varnosti

zanesljivo zapiranje v -zbirnikih sprinklerskih in dušilnih sistemov.

Certifikati kakovosti in skladnost

V podjetju LEADTEK je odličnost vgrajena v vsak kroglični ventil iz nerjavečega jekla. Naši proizvodni procesi delujejo v skladu s svetovno priznanim več-standardnim sistemom vodenja kakovosti.

Trenutni portfelj certificiranja in skladnosti LEADTEK vključuje:

Globalni standardi upravljanja

Certificiran po standardih ISO 9001 (kakovost), ISO 14001 (okolje) in ISO 45001 (zdravje in varnost pri delu), da zagotovi-poslovanje na svetovni ravni.

Dostop do evropskega trga

Popolnoma skladen z oznako CE in RoHS, izpolnjuje stroge evropske varnostne in okoljske standarde.

Odobritve za varno pitno vodo

Certificirano po standardih KC in KCW Južne Koreje, kar zagotavlja, da so naši izdelki in materiali,-ki pridejo v stik z vodo, varni za-sisteme oskrbe s pitno vodo.

Regulirana proizvodnja in inovacije

Pooblaščeno z licenco za proizvodnjo posebne opreme (za komponente tlačnih cevovodov) in uradno priznano kotVisok{0}}tehnološko podjetjev provinci Zhejiang.

Lastniška tehnologija

Podprto z 40+ nacionalnimi patentnimi avtorizacijami, kar odraža našo stalno zavezanost raziskavam in razvoju ter inovacijam.

Zakaj vir iz LEADTEK?

30+ Leta strokovnega znanja o natančnem litju

Podjetje LEADTEK, ki ga je leta 1994 ustanovil strokovnjak za vlivanje g. Wanmian Chen, je v treh desetletjih nabralo znanje in izkušnje pri vlitju iz nerjavečega jekla. Naš navpično integriran proces - od ulivanja in CNC obdelave do sestavljanja in testiranja - nam zagotavlja--končni nadzor kakovosti, ki ga pogodbeni proizvajalci ne morejo doseči.

2PC butterfly handle ball valve Wax Mould process

Veliko{0}}zmogljivost proizvodnje

Naš 400.000 kvadratnih čevljev (37.000 m²) objekt industrijskega parka Changshan v Quzhou, Zhejiang upravlja 400+ napredne CNC stroje in podpira mesečno proizvodnjo, ki presega 400 metričnih ton. Za distributerje in kupce projektov to pomeni zanesljive dobavne roke tudi za velika-naročila.

ball valve with butterfly handle factory

Namenske raziskave in razvoj ter 100+ različice ventilov

LEADTEK-ova strokovna ekipa za raziskave in razvoj je razvila več kot 100 certificiranih različic krogelnih ventilov, ki imajo portfelj 40+ nacionalnih patentov. Ta globina proizvodnega inženiringa pomeni, da lahko krogelni ventil z moškim ženskim navojem prilagodimo vašemu specifičnemu razredu tlaka, standardu navoja, razredu materiala ali zahtevam glede aktiviranja.

Leadtek valves Global Industry Experience

Prisotnost na svetovnem trgu - 80+ držav

Z izdelki, ki se prodajajo po Evropi, Ameriki, Aziji-Pacifiku, Bližnjem vzhodu in Južni Ameriki -, vključno s ključnimi trgi, kot so ZDA, Nemčija, Italija, Združeno kraljestvo, Južna Koreja in Japonska - LEADTEK vzdržuje vzpostavljeno mednarodno mrežo strank in 20-člansko ekipo za globalno trženje, ki podpira vaša povpraševanja in poprodajne potrebe.

Zelena proizvodnja

Naš 2,4 MW-fotovoltaični sistem za proizvodnjo električne energije na kraju samem zmanjšuje intenzivnost ogljika na proizvedeno enoto in podpira stranke pri ciljih nabave ESG in zahtevah glede poročanja o trajnosti.

Informacije o nakupu B2B

MOQ:Po dogovoru - primerno tako za naročila sklopov projektov kot za stalno dopolnjevanje distribucije.

Čas izvedbe:Standardni modeli običajno 2–4 tedne; velike{2}}naročila ali naročila po meri, ki so predmet potrditve proizvodnega načrta.

Pakiranje:Izvozna škatla z zaščito notranje PE vrečke; palete ali leseni zaboji so na voljo za pošiljke v razsutem stanju.

OEM/zasebna znamka:Blagovna znamka po meri, graviranje in pakiranje na voljo za distributerje in partnerje OEM.

Prilagajanje:Standard navoja, razred materiala, spojino sedeža, tip ročaja in razred tlaka je mogoče prilagoditi na povpraševanje.

Certifikati na zahtevo:Na voljo so poročila o preskusih (hidrostatika, puščanje sedeža, API 598), certifikati materiala (3.1 Mill Certs) in dokumentacija o skladnosti.

Pogosto zastavljena vprašanja

V: Kakšna je razlika med moškim ženskim krogelnim ventilom in standardnim krogelnim ventilom?

O: Moški ženski krogelni ventil (imenovan tudi MF krogelni ventil ali krogelni ventil moški x ženski) ima asimetrične končne povezave - na enem koncu z zunanjimi (moškimi) navoji in na drugem z notranjimi (ženskimi) navoji. Zaradi tega je idealen za povezovanje s cevmi z nasprotnimi vrstami navoja brez dodatnih spojk, kar zmanjšuje kompleksnost namestitve in možna mesta puščanja. Standardni krogelni ventil ima običajno enake povezave na obeh koncih.

V: Kaj pomeni "tip metulja" v krogelnem ventilu?

O: V kontekstu tega krogelnega ventila z navojem iz 2 kosov se 'tip metulja' (LTE) nanaša na ploščat ročaj-v stilu vzvoda -, ki spominja na metuljeva krila - in ne na T-palico ali podolgovat ročaj. Ta kompaktna zasnova ročaja je zelo priljubljena v tesnih-prostorskih instalacijah in je običajna konfiguracija na evropskih in azijskih trgih za kroglične ventile z moškim ženskim navojem.

V: Kakšen je največji delovni tlak tega moškega x ženskega krogelnega ventila?

O: Ta ventil je ocenjen na delovni tlak 1000 PSI (približno 68,9 bar / 6,89 MPa). Za aplikacije z višjim-tlakom se obrnite na LEADTEK za razpoložljivost različic z višjo-ocenjenostjo.

V: Kateri material za sedež naj izberem?

O: Izberite PTFE za standardno vodo, olje ali plin do 120 stopinj. Izberite PTFE+20%CF (PTFE, ojačan z ogljikovimi-vlakni) za uporabo pri višjih-temperaturah do 200 stopinj ali kjer je potrebna večja odpornost proti obrabi pri abrazivnih ali visoko{6}}cikličnih aplikacijah.

V: Ali je ta metuljasta krogelna pipa od ženske do moške primerna za pitno vodo?

O: Da. LEADTEK ima certifikate KC in KCW, ki potrjujeta, da naši krogelni ventili iz nerjavečega jekla ustrezajo korejskim standardom sanitarne-varnosti pitne vode. Izdelki so tudi skladni z RoHS za omejene nevarne snovi. Za posebne regulativne zahteve na vašem trgu zahtevajte ustrezno testno dokumentacijo.

Zahtevajte ponudbo ali tehnično svetovanje

LEADTEK pozdravlja povpraševanja distributerjev, EPC pogodbenikov, OEM proizvajalcev in projektnih nabavnih skupin po vsem svetu. Če želite prejeti konkurenčno ponudbo za kroglični ventil z moškim in ženskim metuljčkom (koda: 30-0A112) ali katero koli različico v naši ponudbi krogelnih ventilov 2PC, se obrnite na našo mednarodno prodajno ekipo s svojimi:

Zahtevani obseg velikosti in količine

Razred materiala (CF8 / CF8M)

Standard navoja (ASME / BSP / DIN / JIS / ISO)

Medij aplikacije in pogoji delovanja

Vse zahteve glede certificiranja, testiranja ali dokumentacije
